NR-HZ580

8포트 UHF RFID 모듈
  • 고정/홉 주파수 옵션
    RSSI, 안테나 감지, 온라인 업데이트 지원
    RSSI 및 데이터 필터링 지원
    충돌 방지 알고리즘 지원

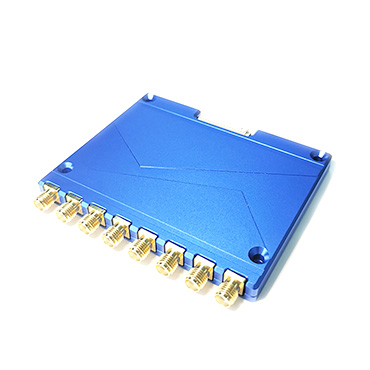

  • NR-HZ580

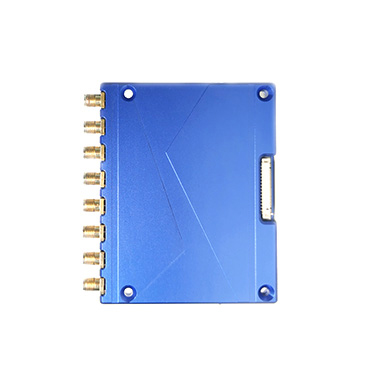

  • NR-HZ580

본문



8포트 UHF RFID 모듈



HZ580 UHF RFID 모듈은 넓은 전원 공급 범위(dc4.5v ~ 6V)를 제공합니다. 이 RFID 리더 모듈은 GPIO 인터페이스(IO1-IO4, IO1/IO2를 입력으로, IO3/IO4를 출력으로)로 구성됩니다. 주파수 범위는 840MHz ~ 960MHz입니다. 사용자는 HZ580 UHF RFID 모듈 인터페이스의 UART-TTL 핀을 통해 자신의 장비와 쉽게 통신할 수 있습니다.




  제품 사양


  물리적 특성



  전기

 치수

 78.55mm×88mm×7.85mm

 작동 전압

 +4.5V~+5.5V

 RF 커넥터

 SMA-암*8

 대기 전류 < 20mA

 통신 인터페이스

 TTL UART 직렬

 작동 전류

 5V 전원 공급 장치, 5
 1100mA @ +30dBm, 작동 피크 전류는

 약 1500mA입니다.

 인터페이스 케이블

 12P 1.0mm 피치 FFC 케이블



  RFID



  환경

 칩셋

 Impinj R2000

 작동 온도

 25℃~﹢70℃

 에어 프로토콜

 ISO/IEC 18000-6B,ISO/IEC 18000-6C/

 EPC C1G2/C2G2

 보관 온도 ﹣45℃~﹢85℃
 습기 <95% (﹢25℃)


 동작 주파수

 FCC 902MHz~928MHz, GB 920MHz~925MHz,

 ETSI 865MHz~868MHz,

 일본 한국 말레이시아 대만 등
 출력 파워

 0~33dBm(±1dB) 조정 가능

 감도 수신

 ≤-80dBm
